三垦变频器维修 SANKEN变频器维修

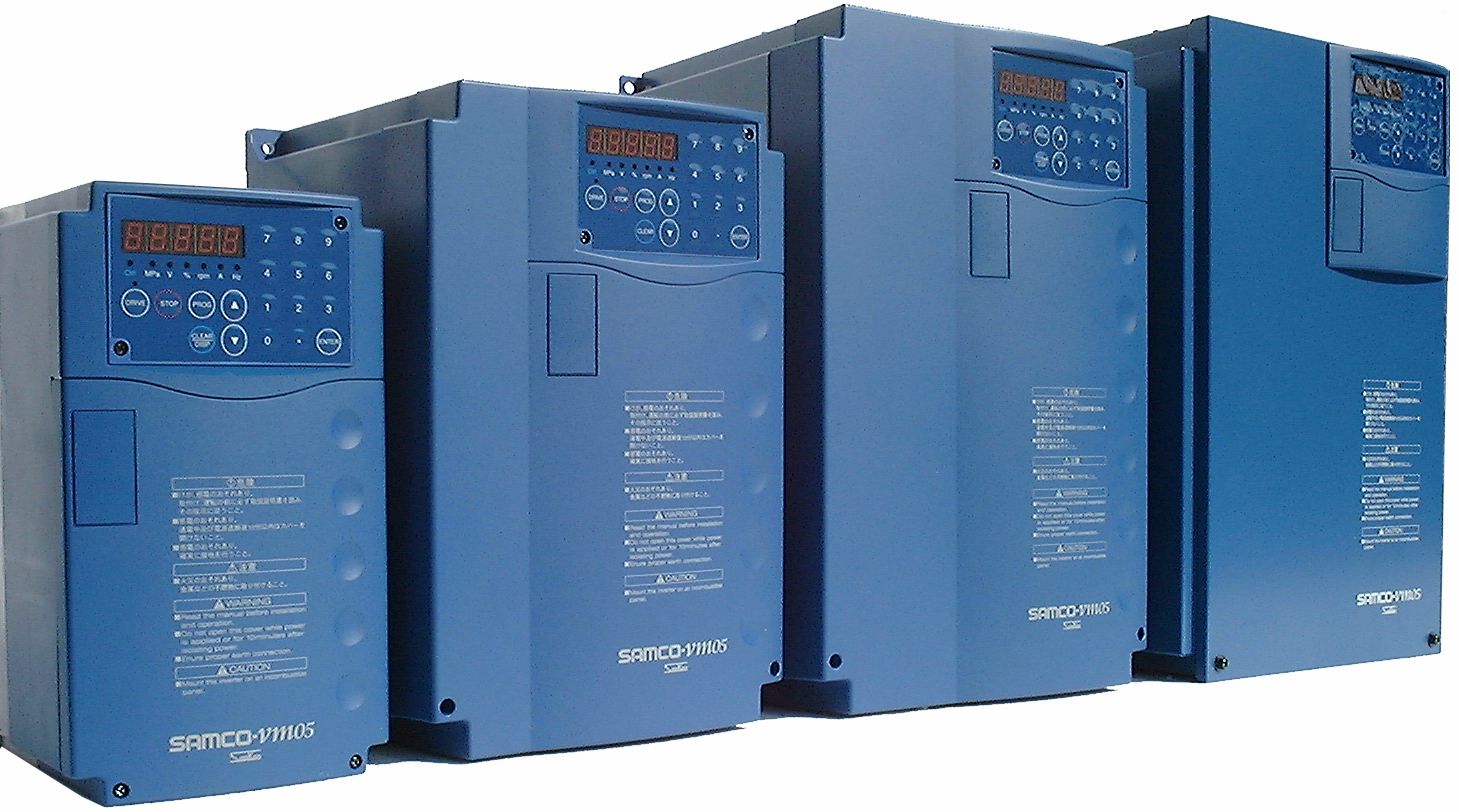

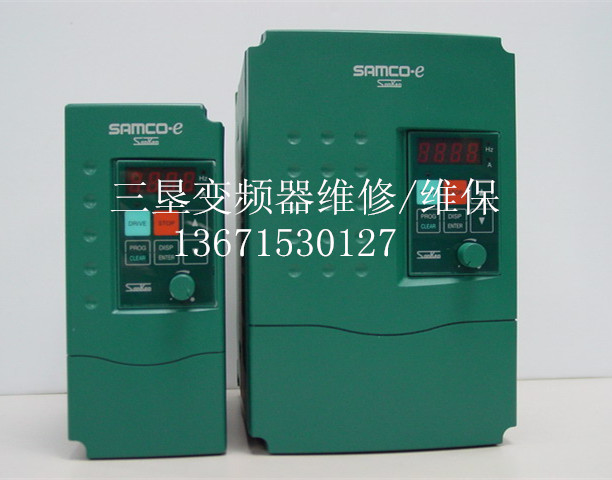

三垦变频器是比较早进入中国大陆的一款日系变频器，开始只是生产风机水泵型的，有一阵子市场低迷，后来在中国设厂生产各个规格型号，市场占有率又开始回升，目前国内还是有一定的保有量的，所以研究三垦变频器维修技术也有普遍的实际意义。

     下边以传感检测电路来分析三垦变频器维修特点：

     三垦变频器传感检测电路图：

一、三垦变频器传感检测电路维修分析图中PC14是用来检测主回路接触器的闭合状态的，接接触器的常开触点，正常工作中接触器保持吸合，如果PC14没有信号触发，则变频器会产生欠压报警。光耦PC13承担对开关电源输出的24V端子控制电压检测任务，当此24V电压丢失时，可能会报出控制电路故障；散热风扇的电源是由一只380V/220V变压器提供的，220V输出又接到一个小变压器上，这个小变压器及后续整流、滤波电路、IC3电路，又构成一个风扇电源检测电路，检测信号输入到数字电路TC4051的4脚，由3脚输入检测信号。当散热风扇的电源丢失时，可能会报出OH过热故障。两只散热风扇运转与停机，是由CPU输出信号，经光耦PC15\PC16驱动继电器实现控制的。U、V、W三相输出电压，经电阻分压电路输入到3个电压比较器的反相输入端，而3个电压比较器的同乡输入端，输入的是直流电路P+端的电压，将三相输出电路分别与P+端电压相比较，而比较输出的开关信号驱动光耦A2261V，经A2261V隔离后，3路输出信号送入了CPU电路。在一般变频器的驱动电路中，下三臂IGBT的驱动电路兼任模块故障检测的任务，如有PC929组成的驱动电路。而上三臂IGBT管压降的检测电路，大部分变频器电路未予设置，从电路结构看，这3路电压比较器即是承担上三臂IGBT管压降检测任务的，当3只上桥臂IGBT模块（管子）工作正常时，在相应的激励脉冲到来器件，管子的导通使得UVW三输出端的电压幅值与P+端电压相等（在3个间隔的时间段内），3个电压比较器的反相输入端的输入电压高于同相输入端电压，比较输出的低电压，形成了A2261V光有的输入电流通路，PC17\PC18\PC19这3只光耦讲逆变模块正常工作信号送入CPU电路；而当某一臂逆变模块输出一场电流或者未正常开通时，电压比较器相应的反相输入信号将大为跌落，电压比较器状态反转，输出高电平信号，阻断了光耦输入电流通道，A2261V便向CPU报出一个OC信号或者输出缺相信号。

二、三垦变频器维修案例1、三垦变频器显示OPEN报警及解决方法有三垦公司一台37KW变频器故障显示OPEN（为恒速中过载），客户给其他人修理没有解决问题，反而把开关电源弄坏了，拿到我们这里，我们修复了开关电源，继续检查并没有发现其他硬件问题，后来研究三垦变频器说明书，怀疑是参数问题，最后发现此现象多为恒速中的电流补偿不够引起，只要相对把恒速中的电流参数补偿调态适当，即可正常运转。2、三肯变频器没有显示修复过程用户反映；该变频器停机时正常，隔了一天后，再起动时，听到内部发出“啪”的一声响，连变频器的面板显示也熄灭了，电机不能起动。拆回检查：（1）、发现逆变输入模块炸裂，输出U、V、W端子已短路；（2）、发现10 40W电容充电电阻烧断。原因为逆变模块短路后（后查出此电阻短接继电器也已损坏），其浪涌冲击电流将其烧断；查出并接在主整流回路上的尖波抑制电路的二极管RU4C21和电阻（二者并联后串接小电容）同时损坏，10 5W电阻已开路，二极管短路。原因分析：限流电阻的损坏，是浪涌电流冲击所致；但尖峰电压抑制电路的电阻和二极管同时损坏，说明直流回路中出现了异常的波动剧烈的冲击电压，有可能存在电网电压异常的冲击，使其瞬间损坏，是否由于逆变模块的短路瞬间，造成电网电压波动，以至于损坏了尖波抑制网络呢？逆变模块的损坏，可能是由于电机时有堵转现象或由于器件老化、电网电压冲击等原因吧？（3）修复：粗测滤波电容器无短路，也有“容量”；将损坏模块拆除，将其它损坏元器件更换新品，送电后有显示，说明电源及控制部分基本正常，测开关电源各路输出都正常。因为是OPM智能模块，新品价格不菲，故购买了一只拆机品，更换后带三只15瓦灯泡试机，一切正常。
