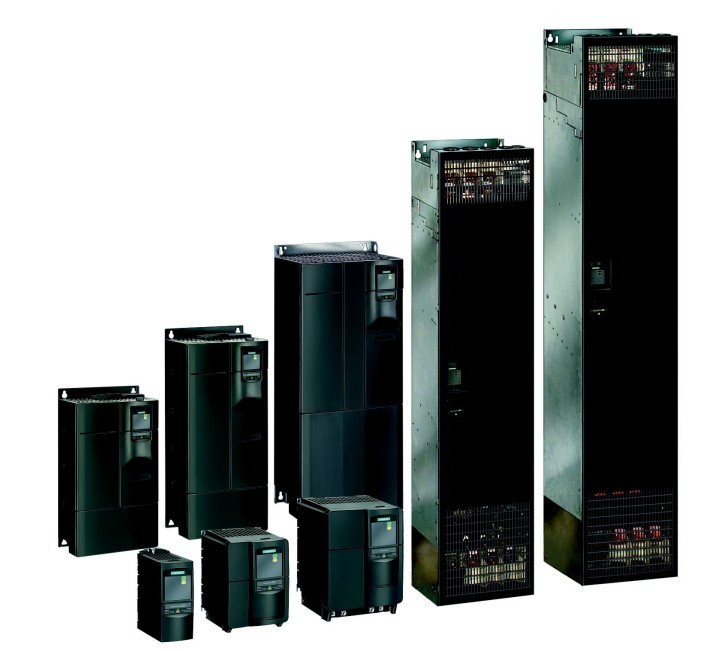

西门子变频器维修 SIEMENS变频器维修

MM410、420、430、440

西门子MICROMASTER410变频器维修 西门子MM410变频器维修

西门子MICROMASTER420变频器维修 西门子MM420变频器维修

西门子MICROMASTER430变频器维修 西门子MM430变频器维修

西门子MICROMASTER440变频器维修 西门子MM440变频器维修

引起故障可能的原因 故障诊断和应采取的措施 反应

F0001

过流

♦电动机的功率P0307 与变频器的

功率P0206 不对应

♦电动机电缆太长

♦电动机的导线短路

♦有接地故障

检查以下各项

1. 电动机的功率P0307 必须与变频器的功率

P0206 相对应

2. 电缆的长度不得超过允许的最大值

3. 电动机的电缆和电动机内部不得有短路或接

地故障

4. 输入变频器的电动机参数必须与实际使用的

电动参数相对应

5. 输入变频器的定子电阻值P0350 必须正确

无误

6. 电动机的冷却风道必须通畅电动机不得过

载

􀂾 增加斜坡时间

􀂾 减少提升的数值

Off2

F0002

过电压

♦禁止直流回路电压控制器(P1240=0)

♦直流回路的电压r0026 超过了跳

闸电平P2172

♦由于供电电源电压过高或者电动机

处于生制动方式下引起过电压

♦斜坡下降过快或者电动机由大惯量

负载带动旋转而处于再生制动状态

下

检查以下各项

1. 电源电压P0210 必须在变频器铭牌规定的

范围以内

2. 直流回路电压控制器必须有效P1240) 而

且正确地进行了参数化

3. 斜坡下降时间P1121 必须与负载的惯量相

匹配

4. 要求的制动功率必须在规定的限定值以内

注意

负载的惯量越大需要的斜坡时间越长外形尺寸

为FX 和GX 的变频器应接入制动电阻

Off2

F0003

欠电压

♦供电电源故障

♦冲击负载超过了规定的限定值

检查以下各项

1. 电源电压P0210 必须在变频器铭牌规定的

范围以内

2. 检查电源是否短时掉电或有瞬时的电压降

低

使能动态缓冲P1240=2

Off2

F0004

变频器过温

♦冷却风量不足

♦环境温度过高

检查以下各项

1. 负载的情况必须与工作停止周期相适应

2. 变频器运行时冷却风机必须正常运转

3. 调制脉冲的频率必须设定为缺省值

4. 环境温度可能高于变频器的允许值

故障值

P0949 = 1 整流器过温

P0949 = 2 运行环境过温

P0949 = 3 电子控制箱过温

Off2

F0005

变频器I2T 过热保

护

♦变频器过载

♦工作/间隙周期时间不符合要求

♦电动机功率P0307)超过变频器的负

载能力P0206

检查以下各项

1. 负载的工作/间隙周期时间不得超过指定的允

许值

2. 电动机的功率P0307 必须与变频器的功率

P0206 相匹配

Off2

故障的排除

MICROMASTER 440 使用大全 6-5

故障 引起故障可能的原因 故障诊断和应采取的措施 反应

F0011

电动机过温

♦电动机过载 检查以下各项

1. 负载的工作/间隙周期必须正确

2. 标称的电动机温度超限值P0626-P0628

必须正确

3. 电动机温度报警电平P0604 必须匹配

如果P0601=0 或1 请检查以下各项

1. 检查电动机的铭牌数据是否正确如果没有

进行快速调试

2. 正确的等值电路数据可以通过电动机数据自

动检测P1910=1 来得到

3. 检查电动机的重量是否合理必要时加以修

改

4. 如果用户实际使用的电动机不是西门子生产

的标准电动机可以通过参数P0626

P0627 P0628 修改标准过温值

如果P0601=2 请检查以下各项

1. 检查r0035 中显示的温度值是否合理

2. 检查温度传感器是否是KTY84 不支持其他

型号的传感器

Off1

F0012

变频器温度信号丢

失

♦变频器散热器的温度传感器断线 Off2

F0015

电动机温度信号丢

失

♦电动机的温度传感器开路或短路如

果检测到信号已经丢失温度监控开

关便切换为监控电动机的温度模型

Off2

F0020

电源断相

♦如果三相输入电源电压中的一相丢

失便出现故障但变频器的脉冲仍

然允许输出变气魄仍然可以带负载

检查输入电源各相的线路 Off2

F0021

接地故障

♦如果相电流的总和超过变频器额定电

流的5%时将引起这一故障

Off2

F0022

功率组件故障

在下列情况下将引起硬件故障r0947=22

和r0949=1

(1) 直流回路过流=IGBT 短路

(2) 制动斩波器短路

(3) 接地故障

(4) I/O 板插入不正确

外形尺寸A 至C(1) (2) (3) (4)

外形尺寸D 至E(1) (2) (4)

外形尺寸F(2) (4)

由于所有这些故障只指定了功率组件的一

个信号来表示不能确定实际上是哪一个

组件出现了故障

外形尺寸FX 和GX

当r0947=22 和故障值r0949=12 或

13 或14 根据UCE 而定时检测

UCE 故障

检查I/O 板它必须完全插入 Off2

F0023

输出故障

♦输出的一相断线 Off2

F0024

整流器过温

♦通风风量不足

♦冷却风机没有运行

♦环境温度过高

检查以下各项

♦变频器运行时冷却风机必须处于运转状态

♦脉冲频率必须设定为缺省值

♦环境温度可能高于变频器允许的运行温度

Off2

故障的排除

6-6 MICROMASTER 440 使用大全

故障 引起故障可能的原因 故障诊断和应采取的措施 反应

F0030

冷却风机故障

风机不再工作 1. 在装有操作面板选件AOP 或BOP 时故

障不能被屏蔽

2. 需要安装新风机

Off2

F0035

在重试再起动后自

动再起动故障

试图自动再起动的次数超过P1211 确定

的数值

Off2

F0040

自动校准故障

Off2

F0041

电动机参数自动检

测故障

电动机参数自动检测故障

报警值 =0 负载消失

报警值 =1 进行自动检测时已达到电流

限制的电平

报警值 =2 自动检测得出的定子电阻小

于0.1%或大于100%

报警值 =3 自动检测得出的转子电阻小

于0.1%或大于100%

报警值 =4 自动检测得出的定子电抗小

于50%或大于500%

报警值 =5 自动检测得出的电源电抗小

于50%或大于500%

报警值 =6 自动检测得出的转子时间常

数小于10ms 或大于5s

报警值 =7 自动检测得出的总漏抗小于

5%或大于50%

报警值 =8 自动检测得出的定子漏抗小

于25%或大于250%

报警值 =9 自动检测得出的转子漏感小

于25%或大于250%

报警值=20 自动检测得出的IGBT 通态

电压小于0.5V 或大于10V

报警值 =30 电流控制器达到了电压限制

值

报警值=40 自动检测得出的数据组自相

矛盾至少有一个自动检测数据

错误

基于电抗Zb 的百分值 = Vmot nom /

sqrt(3) / Imot nom

0 检查电动机是否与变频器正确连接

1-40 检查电动机参数P304-311 是否正确

检查电动机的接线应该是哪种型式星形三角

形

Off2

F0042

速度控制优化功能

故障

速度控制优化功能P1960 故障

故障值=0 在规定时间内不能达到稳定

速度

=1 读数不合乎逻辑

Off2

F0051

参数EEPROM 故

障

存储不挥发的参数时出现读/写错误 1. 工厂复位并重新参数化

2. 与客户支持部门或维修部门联系

Off2

F0052

功率组件故障

读取功率组件的参数时出错或数据非

法

与客户支持部门或维修部门联系 Off2

F0053

I/O EEPROM 故

障

读I/O EEPROM信息时出错或数据非

法

1. 检查数据

2. 更换I/O 模块

Off2

F0054

I/O 板错误

♦连接的I/O 板不对

♦I/O 板检测不出识别号检测不到数

据

1. 检查数据

2. 更换I/O 模板

Off2

故障的排除

MICROMASTER 440 使用大全 6-7

故障 引起故障可能的原因 故障诊断和应采取的措施 反应

F0060

Asic 超时

内部通讯故障 1. 如果存在故障请更换变频器

2. 或与维修部门联系

Off2

F0070

CB 设定值故障

在通讯报文结束时不能从CB 通讯板

接设定值

检查CB 板和通讯对象 Off2

F0071

USS(BOP - 链接)

设定值故障

在通讯报文结束时不能从USS 得到设

定值

检查USS 主站 Off2

F0072

USS (COMM 链

接)设定值故障

在通讯报文结束时不能从USS 得到设

定值

检查USS 主站 Off2

F0080

ADC 输入信号丢

失

♦断线

♦信号超出限定值

Off2

F0085

外部故障

由端子输入信号触发的外部故障 封锁触发故障的端子输入信号 Off2

F0090

编码器反馈信号丢

失

♦从编码器来的信号丢失 1. 检查编码器的安装固定情况设定P0400 = 0

并选择SLVC 控制方式P1300 = 20 或22

2. 如果装有编码器请检查编码器的选型是否

正确检查参数P0400 的设定

3. 检查编码器与变频器之间的接线

4. 检查编码器应无故障选择P1300 = 0 在一

定速度下运行检查r0061 中的编码器反馈

信号

5. 增加编码器反馈信号消失的门限值P0492

Off2

F0101

功率组件溢出

软件出错或处理器故障 运行自测试程序 Off2

F0221

PID 反馈信号低于

最小值

PID 反馈信号低于P2268 设置的最小值 改变P2268 的设置值或调整反馈增益系数 Off2

F0222

PID 反馈信号高于

最大值

PID 反馈信号超过P2267 设置的最大值 改变P2267 的设置值或调整反馈增益系数 Off2

F0450

BIST 测试故障

故障值

1. 有些功率部件的测试有故障

2. 有些控制板的测试有故障

3. 有些功能测试有故障

4. 上电检测时内部RAM 有故障

1. 变频器可以运行但有的功能不能正确工作

2. 检查硬件与客户支持部门或维修部门联系

Off2

故障的排除

6-8 MICROMASTER 440 使用大全

故障 引起故障可能的原因 故障诊断和应采取的措施 反应

F0452

检测出传动皮带有

故障

负载状态表明传动皮带故障或机械有故

障

检查下列各项

1. 驱动链有无断裂卡死或堵塞现象

2. 外接速度传感器如果采用的话是否正确

地工作

检查参数

P2192 与允许偏差相对应的延迟时间的数

值必须正确无误

3. 如果采用转矩控制以下参数的数值必须正

确无误

P2182 频率门限值f1

P2183 频率门限值f2

P2184 频率门限值f3

P2185 转矩上限值1

P2186 转矩下限值1

P2187 转矩上限值2

P2188 转矩下限值2

P2189 转矩上限值3

P2190 转矩下限值3

P2192 与允许偏差对应的延迟时间

Off2

6.4 报警信息

报警信息以报警码序号的形式存放在参数r2110 中例如A0503=503 相关的报警信息可以

在参数r2110 中查到

故障 引起故障可能的原因 故障诊断和应采取的措施

A0501

电流限幅

♦电动机的功率与变频器的功率不匹配

♦电动机的连接导线太短

♦接地故障

检查以下各项

1. 电动机的功率P0307 必须与变频器功率P0206 相对

应

2. 电缆的长度不得超过最大允许值

3. 电动机电缆和电动机内部不得有短路或接地故障

4. 输入变频器的电动机参数必须与实际使用的电动机一致

5. 定子电阻值P0350 必须正确无误

6. 电动机的冷却风道是否堵塞电动机是否过载

♦增加斜坡上升时间

♦减少提升的数值

A0502

过压限幅

达到了过压限幅值

斜坡下降时如果直流回路控制器无效P1240

0 就可能出现这一报警信号

1. 电源电压P0210 必须在铭牌数据限定的数值以内

2. 禁止直流回路电压控制器P1240=0 并正确地进行参数化

3. 斜坡下降时间P1121 必须与负载的惯性相匹配

4. 要求的制动功率必须在规定的限度以内

A0503

欠压限幅

供电电源故障

供电电源电压P0210 和与之相应的直流回路

电压r0026 低于规定的限定值P2172

1. 电源电压P0210 必须在铭牌数据限定的数值以内

2. 对于瞬间的掉电或电压下降必须是不敏感的

使能动态缓冲P1240=2

A0504

变频器过温

变频器散热器的温度P0614 超过了报警电

平将使调制脉冲的开关频率降低和/或输出频

率降低 (取决于P0610)的参数化

检查以下各项

1. 环境温度必须在规定的范围内

2. 负载状态和工作 - 停止周期时间必须适当

3. 变频器运行时风机必须投入运行

4. 脉冲频率P1800 必须设定为缺省值

A0505

变频器I2T 过温

如果进行了参数化P0290 超过报警电平

P0294 时输出频率和/或脉冲频率将降低

1. 检查工作 - 停止周期的工作时间应在规定范围内

2. 电动机的功率P0307 必须与变频器的功率相匹配

A0506

变频器的工作 - 停

止周期

散热器温度与IGBT 的结温之差超过了报警的

限定值

检查工作 - 停止周期和冲击负载应在规定范围内

故障的排除

MICROMASTER 440 使用大全 6-9

故障 引起故障可能的原因 故障诊断和应采取的措施

A0511

电动机I2T 过温

电动机过载

负载的工作 - 停止周期中工作时间太

长

无论是哪种过温请检查以下各项

1. 负载的工作/停机周期必须正确

2. 电动机的过温参数P0626-P0628 必须正确

3. 电动机的温度报警电平P0604 必须匹配

如果P0601=0 或1 请检查以下各项

♦铭牌数据是否正确(如果不执行快速调试)

♦在进行电动机参数自动检测时P1910 = 0 等效回路的

数据应准确

♦电动机的重量P0344 是否可靠必要时应进行修改

♦如果使用的电动机不是西门子的标准电机应通过参数

P0626 P0627 P0628 改变过温的标准值

如果P0601 = 2 请检查以下各项

♦r0035 显示的温度值是否可靠

♦传感器是否是KTY 84 不支持其它的传感器

A0512

电动机温度信号丢失

至电动机温度传感器的信号线断线如果已检

查出信号线断线温度监控开关应切换到采用

电动机的温度模型进行监控

A520

整流器过温

整流器的散热器温度超出报警值 请检查以下各项

1. 环境温度必须在允许限值以内

2. 负载状态和工作 - 停止周期时间必须适当

3. 变频器运行时冷却风机必须正常转动

A521

运行环境过温

运行环境温度超出报警值 请检查以下各项

1. 环境温度必须在允许限值以内

2. 变频器运行时冷却风机必须正常转动

3. 冷却风机的进风口不允许有任何阻塞

A522

I2C 读出超时

通过I2C 总线周期地存取UCE 的值和功率组

件的温度发生故障

A523

输出故障

输出的一相断线 可以对报警信号加以屏蔽

A0535

制动电阻过热

1. 增加工作/停止周期P1237

2. 增加斜坡下降时间P1121

A0541

电动机数据自动检测

已激活

已选择电动机数据的自动检测P1910 功

能或检测正在进行

A0542

速度控制优化激活

已经选泽速度控制的优化功能P1960 或

优化正在进行

A0590

编码器反馈信号丢失

的报警

从编码器来的反馈信号丢失变频器切换到无

传感器矢量控制方式运行

停止变频器然后

1. 检查编码器的安装情况如果没有安装编码器应设定0400

=0 并选泽SLVC 运行方式P1300 = 20 或22

2. 如果装有编码器请检查编码器的选型是否正确检查参数

P0400 的编码器设定

3. 检查变频器与编码器之间的接线

4. 检查编码器有无故障选择P1300 = 0 使变频器在某一固

定速度下运行检查r0061 的编码器反馈信号

5. 增加编码器信号丢失的门限值P0492

A0600

RTOS 超出正常范围

A0700

CB 报警1 详情请

参看CB 手册

CB 通讯板特有故障 参看CB 用户手册

A0701

CB 报警2 详情请

参看CB 手册

CB 通讯板特有故障 参看CB 用户手册

A0702

CB 报警3 详情请

参看CB 手册

CB 通讯板特有故障 参看CB 用户手册

A0703

CB 报警4 详情请

参看CB 手册

CB 通讯板特有故障 参看CB 用户手册

故障的排除

6-10 MICROMASTER 440 使用大全

故障 引起故障可能的原因 故障诊断和应采取的措施

A0704

CB 报警5 详情请

参看CB 手册

CB 通讯板特有故障 参看CB 用户手册

A0705

CB 报警6 详情请

参看CB 手册

CB 通讯板特有故障 参看CB 用户手册

A0706

CB 报警7 详情请

参看CB 手册

CB 通讯板特有故障 参看CB 用户手册

A0707

CB 报警8 详情请

参看CB 手册

CB 通讯板特有故障 参看CB 用户手册

A0708

CB 报警9 详情请

参看CB 手册

CB 通讯板特有故障 参看CB 用户手册

A0709

CB 报警10 详情请

参看CB 手册

CB 通讯板特有故障 参看CB 用户手册

A0710

CB 通讯错误

变频器与CB 通讯板通讯中断 检查CB 硬件

A0711

CB 组态错误

CB 通讯板报告有组态错误 检查CB 的参数

A0910

直流回路最大电压

Vdc- x 控制器未

激活

直流回路最大电压Vdc max 控制器未激活因

为控制器不能把直流回路电压r0026 保持

在P2172 规定的范围内

♦如果电源电压P0210 一直太高就可

能出现这一报警信号

♦如果电动机由负载带动旋转使电动机处

于再生制动方式下运行就可能出现这一

报警信号

♦在斜坡下降时如果负载的惯量特别大

就可能出现这一报警信号

检查以下各项

1.输入电源电压P0756 必须在允许范围内

2.负载必须匹配

A0911

直流回路最大电压

Vdc-max 控制器已

激活

直流回路最大电压Vdc max 控制器已激活因

此斜坡下降时间将自动增加从而自动将直

流回路电压(r0026)保持在限定值P2172 以

内

A0912

直流回路最小电压

Vdc - min 控制器已

激活

如果直流回路电压r0026 降低到最低允许

电压P2172 以下直流回路最小电压Vdc

min 控制器将被激活

♦电动机的动能受到直流回路电压缓冲作用

的吸收从而使驱动装置减速

♦短时的掉电并不一定会导致欠电压跳闸

A0920

ADC 参数设定不正

确

ADC 的参数不应设定为相同的值因为这样

将产生不合乎逻辑的结果

♦标记0 参数设定为输出相同

♦标记1 参数设定为输入相同

♦标记2 参数设定输入不符合ADC 的类型

A0921

DAC 参数设定不正

确

DAC 的参数不应设定为相同的值因为这样

将产生不合乎逻辑的结果

♦标记0 参数设定为输出相同

♦标记1 参数设定为输入相同

♦标记2 参数设定输出不符合DAC 的类型

A0922

变频器没有负载

变频器没有负载

有些功能不能象正常负载情况下那样工作

A0923

同时请求正向和反向

点动

已有向前点动和向后点动P1055 / P1056

的请求信号这将使RFG 的输出频率稳定在

它的当前值

故障的排除

MICROMASTER 440 使用大全 6-11

故障 引起故障可能的原因 故障诊断和应采取的措施

A0952

检测到传动皮带故障

电动机的负载状态表明皮带有故障或机械有故

障

检查以下各项

1. 驱动装置的传动系统有无断裂卡死或堵塞现象

2. 外接的速度传感器如果采用速度反馈的话工作应正常

P0409 额定速度下每分钟脉冲数

P2191 回线频率差和

P2192 与允许偏差相对应的延迟时间

的数值必须正确无误

3 如果使用转矩控制功能请检查以下参数的数值必须正确无

误

P2182 频率门限值F1

P2183 频率门限值f2

P2184 频率门限值f3

P2185 转矩上限值1

P2186 转矩下限值1

P2187 转矩上限值2

P2188 转矩下限值2

P2189 转矩上限值3

P2190 转矩下限值3 和

P2192 与允许偏差相对应的延迟时间

4. 必要时加润滑__
